Anleitung zur Stanzwerkzeugstruktur
Dieser Leitfaden soll Anfängern, die neu im Bereich Stanzpressen oder Werkzeugbearbeitung sind, helfen, die grundlegende Werkzeugstruktur und die Funktionen der einzelnen Komponenten zu verstehen, um einen reibungsloseren Produktionsablauf und eine einfachere Fehlersuche bei der Wartung in der Zukunft zu ermöglichen.
1. Grundkonzept der Werkzeuge
Ein Stanzwerkzeug ist ein Werkzeugsystem, das die Auf- und Abwärtsbewegung einer Presse nutzt, um durch die präzise Abstimmung von Ober- und Unterwerkzeug Schneid-, Stanz- und Umformvorgänge durchzuführen.
Das Werkzeug besteht im Allgemeinen aus zwei Hauptteilen: dem oberen und dem unteren Werkzeug. Diese werden auf dem Pressenstempel und dem Pressenbett montiert, und die Ausrichtung wird durch Führungsstifte gewährleistet, um eine genaue Positionierung sicherzustellen.

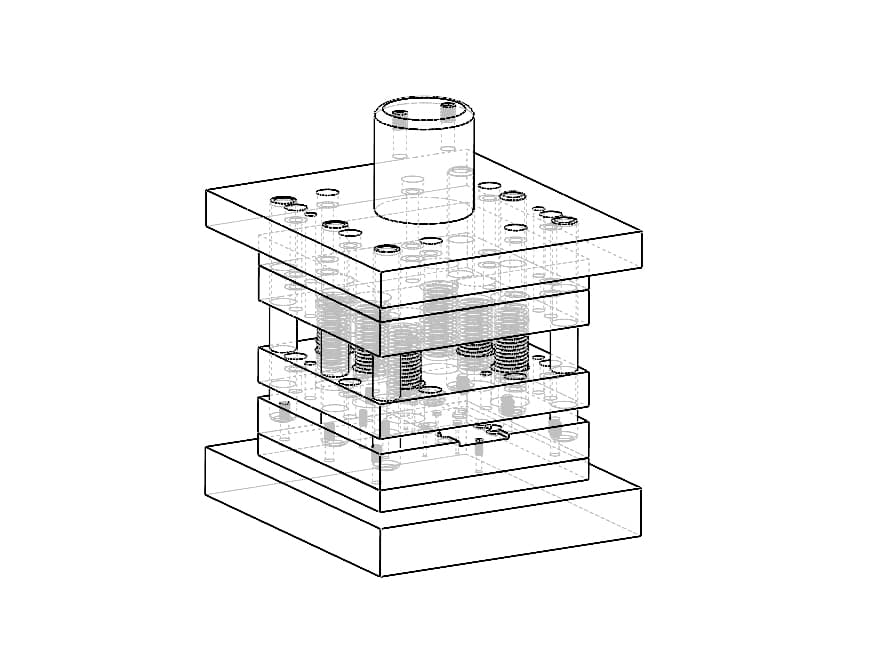

2. Hauptkomponenten eines Standardwerkzeugs
-
Oberer Matrizensatz
Funktion: Dient als Tragstruktur der gesamten oberen Werkzeugbaugruppe. Sie ist am Pressenstempel befestigt und überträgt die Presskraft auf das untere Werkzeugsystem. -
Rückplatte / Abstandsplatte
Funktion: Dient als Puffer und Ausgleichsschicht zwischen Stempelplatte und Oberwerkzeug. Sie besteht typischerweise aus härterem Material, um die Rückseite des Stempels zu stützen und ein Verbiegen oder Beschädigen unter Last zu verhindern. -
Stanzplatte / Stanzhalter
Funktion: Die Hauptstruktur zur Befestigung von Stempeln und Führungsstiften, die diese Komponenten fest im Inneren der Matrize fixiert. -
Abstreiferplatte
Funktion 1: Verhindert, dass das Werkstück nach dem Eindringen am Stempel kleben bleibt.
Funktion 2: Hält das Material flach und verhindert Verformungen durch Ziehen oder Verzerren.
Üblicherweise ist sie mit Federn und Führungsstützen ausgestattet, um einen engen Kontakt mit der unteren Matrize zu gewährleisten. -
Werkzeug / Werkzeugeinsatz
Funktion: Funktioniert zusammen mit dem Stempel, um ein präzises Schneiden zu ermöglichen und den Formhohlraum bereitzustellen, der das fertige Produkt formt. -
Untere Trägerplatte
Funktion: Wenn die Stempel gemäß den Konstruktionsvorgaben in die Untermatrize eingesetzt werden, dient diese Platte als Puffer und Dickenausgleichsschicht zwischen dem Matrizeneinsatz und dem Untermatrize. Sie besteht üblicherweise aus gehärtetem Material, um den Stempel zu stützen und ein Verbiegen oder Beschädigen zu verhindern. -
Unteres Werkzeugset / Untere Platte
Funktion: Trägt das gesamte untere Werkzeugsystem und nimmt die vom oberen Werkzeug übertragene Aufprallkraft auf.
